BEETAG1322X2
IEEE 502.15.4 stand alone RF module
La version 2 du BEETAG bénéficie d'une réduction de la taille du module, et d'une attribution des signaux différente, permettant une intégration plus importante dans les solutions proposées à nos clients.
BEENETIC fournit également (et séparément) une carte d'adaptation permettant de configurer le BEETAG1322X2 en BEETAG1322X1.
Les spécifications complètes sont disponibles ici :
BEETAG1322X2 est disponible à la livraison suivant la grille tarifaire suivante :
Délais d'approvisionnement suivant quantité
Quantité | Prix unitaire (€) | Commentaires |
100 | 35.00 |
En deçà de 100 unités, prendre contact avec BEENETIC |
1000 | 25.00 |
|
> 1000 | Nous contacter |
|

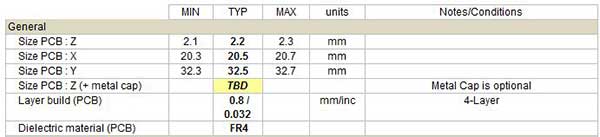

DIMENSIONS DU MODULE

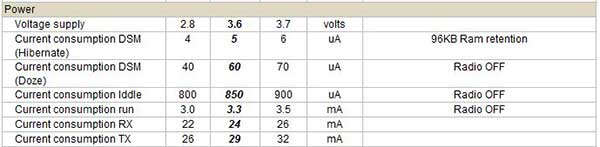

CARACTÉRISTIQUES DE PUISSANCE ET CONSOMMATION

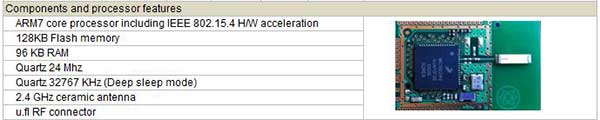

PROCESSEUR ET COMPOSANTS
INTERFACES DISPONIBLES
- 2 x liaisons Série (UART)
- Jusqu'à 32 entrées/sorties numériques configurables (GPIO, interruptions)
- 1 x bus SPI
- 8 x entrées analogiques (ADC 12bits)
- 1 x bus I2C
- 4 x Timers/Compteurs (PWM)
- JTAG pour le développement
- I/O pour flash (Reset, ADC_REF's)
- Entrées/Sorties clavier (4x KBI inputs, 4x KBI outputs)
Il est possible d'utiliser le BEETAG1322X2 dans plusieurs configurations. Les deux principales sont les suivantes :
- Module autonome (Routeur, tag)
- positionné sur la carte d'adaptation BEETAG1322X1 (ou autre) : alimentation sur pile bouton (plusieurs mois voire plusieurs années d'autonomie en fonction du cas d'utilisation)
- aucune interface connectée
- joue un rôle de transmission de l'information le long du réseau, ou de module d'identification (à la manière d'un tag RFID)
- Module carte Radio dans une application
- joue le rôle de carte radiofréquence
- connecté à une carte électronique qui servira l'application (conversion de signal, capture de signaux, action sur l'environnement, etc...)
- lecture de signaux (tensions, courant,...)
- détection d'événements (niveaux, interruptions,...)
- génération et capture de signaux périodiques (clocks, PWM)
- gestion de mémoire externe (RAM, Flash)
- communication avec des équipements externes (RS485, RS232, SPI, I2C)
- lecture clavier
- etc...
N'hésitez pas à prendre contact avec BEENETIC Systems pour en savoir plus (Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.)
